Máy đo biên dạng (Contour Measuring Machine / Contour Measuring Instrument) là thiết bị đo lường chính xác, dùng để đo và phân tích hình dáng hình học của bề mặt vật thể như độ cong, độ nghiêng, độ lượn, độ lõm, rãnh, góc, bán kính, bước ren, độ song song và độ thẳng.

Thiết bị hoạt động dựa trên nguyên lý cảm biến đầu dò tiếp xúc hoặc laser quét không tiếp xúc, ghi nhận biên dạng mặt cắt 2D hoặc 3D của chi tiết, sau đó phân tích dữ liệu bằng phần mềm chuyên dụng, hiển thị đồ thị & thông số kỹ thuật theo chuẩn ISO / JIS / DIN.

Tại 1Depot, chúng tôi phân phối máy đo biên dạng chính hãng từ Mitutoyo, Taylor Hobson, Mahr, Accretech, Kosaka, Legi, với độ chính xác đến 0.001 µm, hỗ trợ phân tích biên dạng tự động, xuất báo cáo kỹ thuật & kết nối dữ liệu SPC – phục vụ kiểm tra khuôn mẫu, linh kiện cơ khí, linh kiện điện tử, y tế & hàng không.

1. Ưu điểm nổi bật

• Độ chính xác siêu cao: Độ phân giải đầu dò 0.001 µm, độ lệch đo dưới 1 µm.

• Đo biên dạng 2D / 3D: Ghi lại toàn bộ đường cong, góc nghiêng, độ lõm hoặc đỉnh.

• Cảm biến nhạy cao: Dò được chi tiết có độ sâu hoặc góc nhỏ mà không gây xước bề mặt.

• Phần mềm phân tích mạnh mẽ: Đo được bán kính, độ dốc, độ phẳng, độ thẳng, bước ren, góc côn…

• Tự động hóa di chuyển trục: Điều khiển bằng servo motor, quét mượt & chính xác.

• Hiển thị & lưu dữ liệu kỹ thuật số: Dễ dàng in báo cáo, so sánh với bản vẽ CAD.

• Tích hợp hệ thống đo đa trục: Có thể kết hợp với máy đo độ nhám hoặc độ tròn.

2. Ứng dụng thực tế

• Ngành cơ khí chính xác: Đo biên dạng chi tiết khuôn, bánh răng, cam, trục, vòng bi.

• Ngành ô tô – xe máy: Phân tích hình học trục cam, piston, xy lanh, ống dẫn dầu.

• Ngành khuôn mẫu – nhựa: Kiểm tra đường cong, góc mở khuôn & độ chính xác bề mặt ép.

• Ngành điện tử – quang học: Đo biên dạng kính, thấu kính, vỏ linh kiện, khuôn in.

• Ngành y tế – công nghệ cao: Phân tích độ trơn tru & hình học bề mặt thiết bị cấy ghép.

• Phòng QC & R&D: Đánh giá sự sai lệch giữa biên dạng thực tế và bản vẽ thiết kế CAD.

3. Phân loại sản phẩm phổ biến

🔹 Theo nguyên lý đo:

• Máy đo biên dạng tiếp xúc: Dùng đầu dò kim cương – độ chính xác cao, đo đa dạng vật liệu.

• Máy đo biên dạng laser (không tiếp xúc): Quét nhanh, phù hợp vật liệu mềm hoặc dễ biến dạng.

🔹 Theo thiết kế thiết bị:

• Để bàn (Manual / Semi-auto): Dành cho phòng QC, R&D, thao tác bằng tay hoặc motor hỗ trợ.

• Tự động hoàn toàn (Full Auto): Tích hợp điều khiển CNC, xuất báo cáo tự động, đo lặp hàng loạt.

• Kết hợp độ nhám – biên dạng: Đo đồng thời độ nhám & hình dạng (Contour + Surface).

4. Thông số kỹ thuật cơ bản (tham khảo)

5. Thương hiệu & sản phẩm uy tín tại 1Depot

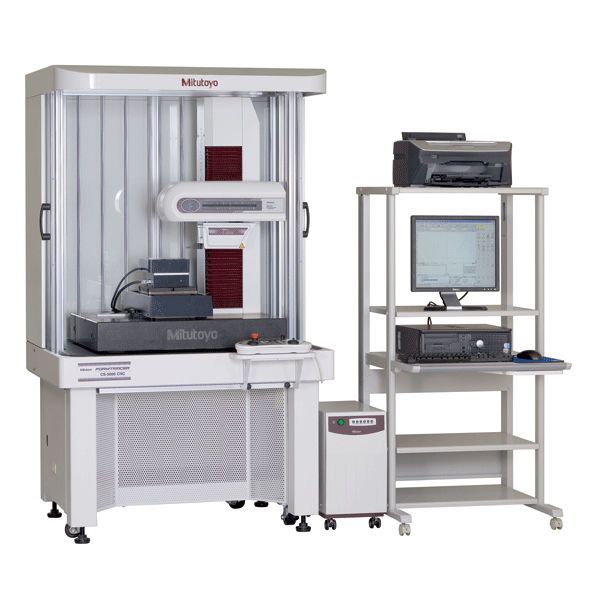

• Mitutoyo (Nhật Bản): Dòng Contracer CV series – chuẩn đo biên dạng toàn cầu, phần mềm FORMTRACEPAK.

• Taylor Hobson (Anh): Dòng Talysurf & Form Talysurf series – kết hợp đo biên dạng & độ nhám 2D/3D.

• Mahr (Đức): MarSurf CD series – độ chính xác cao, tốc độ đo nhanh, tương thích SPC.

• Accretech (Nhật Bản): Dòng SURFCOM NEX / FLEX series – đo kết hợp nhiều trục, xuất dữ liệu CAD.

• Kosaka (Nhật Bản): CV & SE series – chuyên dụng cho khuôn mẫu và cơ khí chính xác.

• Legi (Việt Nam): Dòng phổ thông – phục vụ đào tạo & đo cơ bản, có CO/CQ đầy đủ.

6. Hướng dẫn lựa chọn & sử dụng

Theo nhu cầu:

• Phòng QC, R&D: Chọn máy để bàn Mitutoyo, Mahr hoặc Accretech có phần mềm phân tích 2D.

• Khuôn mẫu – sản xuất chính xác: Dùng máy đo tự động (Taylor Hobson, Kosaka) có khả năng đo góc & bán kính vi mô.

• Đo nhanh tại hiện trường: Dùng máy Legi hoặc dòng mini – dễ thao tác, độ chính xác vừa phải.

Cách sử dụng cơ bản:

1. Gá chi tiết lên bàn máy và xác định trục tham chiếu.

2. Lựa chọn đầu dò và phạm vi quét phù hợp.

3. Khởi động chương trình đo – máy tự động quét biên dạng.

4. Phần mềm hiển thị và tính toán các thông số biên dạng.

5. Lưu, in hoặc xuất báo cáo ra file PDF / Excel / CAD.

Bảo quản & hiệu chuẩn:

• Hiệu chuẩn định kỳ bằng mẫu chuẩn biên dạng.

• Tránh va đập đầu dò và bụi bẩn trên bàn đo.

• Duy trì môi trường nhiệt độ ổn định (20 ± 1°C).

Máy đo biên dạng là thiết bị không thể thiếu trong ngành cơ khí chính xác, khuôn mẫu, ô tô & thiết bị y tế, giúp kiểm tra độ chính xác hình học, đảm bảo sản phẩm đạt tiêu chuẩn kỹ thuật cao nhất.
Tại 1Depot, chúng tôi cung cấp máy đo biên dạng chính hãng, đạt chuẩn ISO / JIS / CE, với đa dạng dòng máy (cơ bản – tự động – laser 3D), kèm CO/CQ, hướng dẫn kỹ thuật & bảo hành toàn quốc.

👉 Liên hệ ngay với 1Depot để được tư vấn – báo giá – lựa chọn máy đo biên dạng (Mitutoyo, Taylor Hobson, Mahr, Accretech, Kosaka, Legi) phù hợp nhất cho phòng QC, trung tâm đo lường hoặc nhà máy sản xuất của bạn.
